300kg开关量控制信号电子台秤/500kg台秤

输出要求：提供控制阀门闭合的电子秤，控制开关量信号电子秤，开关量信号电子秤，0-10V电压输出电子秤，上下限带开关量继电器输出电子秤，有继电器输出信号电子秤，串口电子称，开关量控制信号电子称，具有输出功能电子秤，电子称（4-20ma），0-5V电压输出电子称

规格：从1kg至30kg电子桌秤/  30kg至800kg电子台秤/ 1吨至10吨电子地磅

产品名称：电流信号输出电子秤

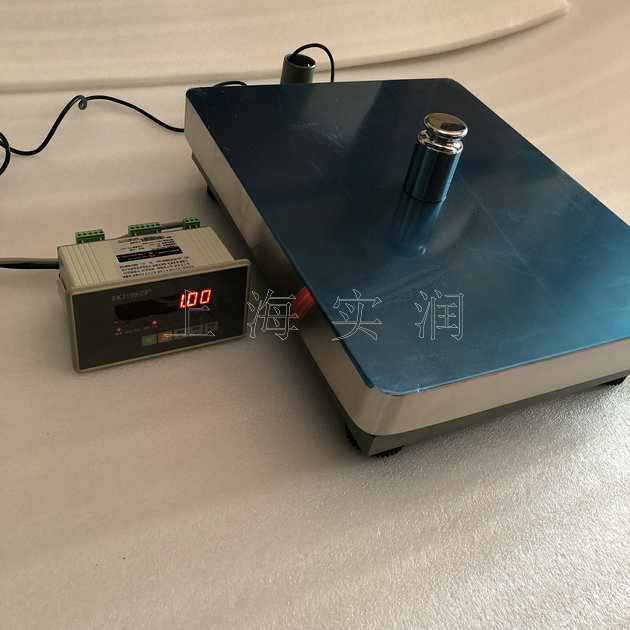

产品型号：TCS-XK3190-C8+

300kg开关量控制信号电子台秤/500kg台秤仪表采用高速的Σ-△模数转换技术。适用于电子配料秤、定值秤、分选秤等控制场合，同时具有上下限报警、峰值保持功能。

仪表简单易操作
仪表外壳防护等级达到IP65，搭配4个按键可实现多种多样的计重/检重功能

高效节能
仪表电气部分采用低功耗设计，使用3节1号碱性电池可维持约450小时的连续工作

秤体设计牢固可靠
秤体采用钢管焊接设计，牢固可靠，秤脚可调节高度确保台面水平，传感器采用6点限位保护

铅酸电池充电套件
专为 BBA211 系列台秤设计的可充电便携式电源。该产品由电池组件和电池充电器组成。铅酸电池套件可以悬挂在 BBA211 台秤的方管立杆上，安装简单；外配充电器，方便顾客使用。

技术指标

手册使用说明（必读）

为客户能正确使用仪表，用户必须了解本手册中相关内容。建议初次使用本仪表的用户按下面的步骤阅读本手册：

1、 简单了解本仪表的功能，*、二章有介绍。

2、 详细阅读第三章，此处讲解了仪表的各个接口，在使用中用到的接口都一定要严格按着本章的指示连接，否则可能会损坏仪表或者使仪表工作不能正常工作；在初次测试时，可只接传感器即可，注意仪表传感器接线方式是六线制，仔细确认接线的正确性。

3、 接好传感器后按第四章的操作标定。

4、 若不需要通信，此处略过；若需要仪表做通信（包括 RS232/485，模拟量输出等）使用，需要按第三章中介绍正确连接对应接口，然后按着第五章第二节的表格仔细设置相应的参数方可正常工作。

5、 若仪表不需要输入输出的控制，此处略过；若需要控制，请参阅第五章第四节的表格，同时仔细阅读第七章，找到需要的控制类型，理解需要设置的参数的含义；在需要控制的模式、参数设置好后，按【运行】键开始工作，观察输入输出指示灯是否正确，测试输出端口是否按需要接通和关断；若没有对应的输出，请检查各接口是否连接，必要时参照第六章第七节检查硬件的好坏。在测试无误后，方可连接外部实际控制电路。

6、 其他一般的操作参见第六章的介绍，若操作中遇到提示信息，查看附录一、附录四，也许能找到答案。

*章、主要功能和特点：

1、集成了加法秤、减法秤、分选秤功能，具备 3 路外控输入和 3 路控制输出；

2、标准异步串行通讯接口（RS232 或 RS422/485），灵活的通讯方式（连续发送和指令答）；

3、0-20mA/4-20mA(或 0-5V/0-10V) DA 精确输出，可校准；

4、上下限报警输出设置；

5、高精度 A/D 转换，可读性达 1/30000；

6、5 点非线性修正；

7、换表无需重新标定，只需输入原仪表的参数即可使用；

8、大屏幕显示输出；

9、灵活的峰值保持功能；

10、称量数据累计量和累计次数等信息的贮存、检查、删除处理，具有断电数据保护；

11、可连接串行打印机，打印称重记录、累计量或配方，手动或者自动打印可选；

12、具备去皮功能，在自动控制开始可以选择是否自动去皮；

13、AD 数据的数字滤波强度可根据需要设置更改；

14、多种操作信息和出错信息提示；

15、打印单位选择：kg、t、g、lb；

16、具有精确的时钟、日历、自动闰年、闰月，不受断电影响；

17、具备恢复出厂设置功能；

18、抗干扰性能强，可靠性高

第二章 主要参数

1. 型号： XK3190—C8 称重显示控制器

2. 准确度等级: 3 级，n=3000

3. 输入信号范围： -19mV～ +19mV

4. 非线性： ≤0.01%F.S

5．传感器连接个数：1～8 只 350Ω传感器

6. 传感器供桥电源： DC 5V；350mA

7. 传感器连接方式： 采用 6 线制，长线自动补偿。

8. 显示：单排 7 位 LED,字高 0.5 英寸,11 个状态指示灯

9. 分度值： 1/2/5/10/20/50/100 可选

10. 时钟： 可显示实时时间，日期。

11. 键盘： 采用 5 个轻触按键

12. 大屏幕显示接口： 采用串行输出方式，20mA 恒流源信号。

13 通讯接口：串行 RS232/RS422/RS485，任选一种；波特率 1200～9600 可选

14. 打印接口： 与串口共用，可连接串行打印机

15. 继电器输出： 触点容量 AC：220V；0.5A

16. 外控输入： 开关触点（闭合控制有效）

17. 使用电源： AC 110V～230V，50/60Hz 1A

18. 使用温度、湿度： 0℃～40℃；≤90％RH

19. 储运温度： -20～50℃

20. 外型尺寸(mm)： 机壳：150×76×85（宽×高×深）面板：172×93×3 （宽×高×厚）

21. 自重量： 700g 左右

第三章  操作说明

一、开机及开机置零

接通电源后，显示器进行“0～9”的笔划自检，然后显示版本号，完成后自动进入称重状态。开机后，如果空秤的重量偏离零点，但仍在置零范围内，显示器将自动开机置零；若在置零范围外，显示器显示以标定零位为基准的重量。开机置零范围见参数设置一章【SEt 1】里的参数 1：[n ABC]的 B 参数设置。

二、手动置零

当显示值偏离零点，但在手动置零范围之内，且稳定灯亮时，按【置零】键，可以使显示值回零，此时零位标志灯亮。手动置零范围见参数设置一章【SEt 1】里的参数 1：[n ABC]的 A 参数设置。

三、除皮

在称重状态下，显示重量为正且称重稳定时，按【除皮】键，可将显示的重量作为皮重扣除，此时显示净重为 0，净重指示灯亮。

四、日期与时间的设置

通过设定参数【SEt 0】中的 [d**.**.**]目录设置日期，[t**.**.**]设置时间，按【置零】键改变闪烁位，【除皮】键改变大小，设置完成后按【输入】键进入其他参数设置，或者通过【 F1 】键退出设置。

五、启动/ 停止

启动或停止，可直接按键盘的【运行】键，或在后面板的“启动”端输入一个脉冲信号，仪表即进入控制状态或退出控制状态。

六、峰值保持

通过设定参数【SEt 1】中的[F *]参数来选择峰值保持工作

方式： 0－峰值保持关闭

1－峰值保持有效，回零后自动取消保持

2－峰值保持有效，按【输入】键启动保持，再次按【输入】键解除保持（此状态下【输入】键不具有手动保存/打印功能）
