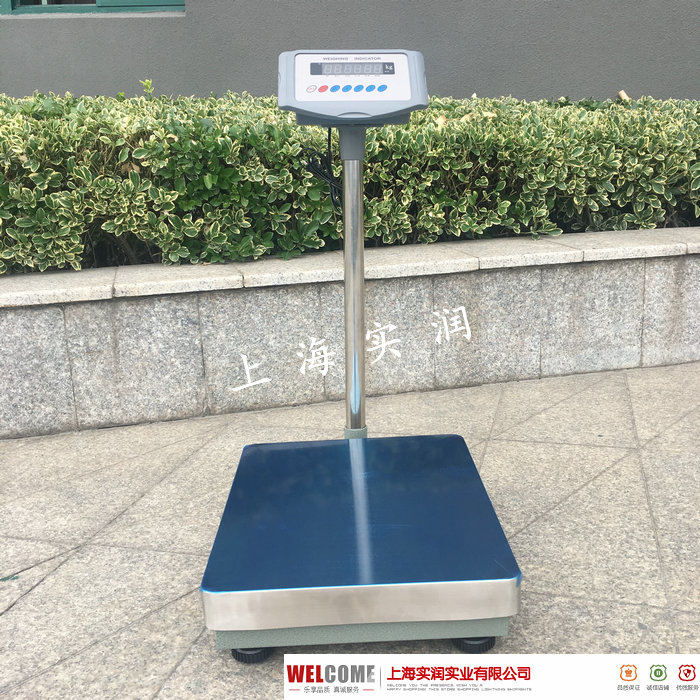

带485接口TCS-200kg电子磅秤

一、技术参数

型号：TCS

称量：0-500kg

台面尺寸：标准

度：III

大分度数：nind = 3000

传感器激励电压：Uexc = 5 V

工作温度范围：–10℃至+40℃

传感器连接方式 ： 6 wires

连接传感器的大数量：350Ω 4 只 / 700Ω 8 只

显示：6 位 20mm LED，可扩展 (×10)显示

称重方式 ：毛重 / 净重，手动累计 / 自动累计

串行口：RS232 连续或命令方式，选配 RS485

波特率：1200/2400/4800/9600

输入电压：220VAC 50/60Hz

可充电电池：6V/4AH / 6V/2.8AH

储运温度：–25℃至+55℃

相对湿度：10% - 85% 不结露

二、安装连接

1. 传感器连接

1.1.XK315A1X、XK315A1GB 仪表的传感器连接

2. 通讯连接（D-SUB-9 芯针） 3 脚：TXD(RS-232C 输出) 5 脚：GND(RS-232 接地)

3. 通讯数据格式(RS-232C 输出)

3.1.通信地址 Adr=00，连续发送格式，先低后高，发送格式为=,X1,X2,X3,X4,X5,X6,=,发送的 X1,X2,X3,X4,X5,X6 为显示数据,=为分隔符。例如显示重量为：100.00kg,则发送格式为=00.001=00.001＝

3.2.通信地址 Adr=99 连续串行输出，先高后低，发送格式为=,X6,X5,X4,X3,X2,X1,=,发送的X6,X5,X4,X3,X2,X1 为显示数据,=为分隔符。重量：100.00kg,发送为＝100.00＝100.00＝

3.3.通信地址 Adr=01－98 串行打印输出

4. 可增配 RS-485 串行输出 7 脚：信号 A 8 脚：信号 B

六、维护保养与注意事项

1. 为保证仪表的使用寿命,不宜放在阳光直射下使用,放置应平整。

2. 不宜放在粉尘及振动严重的地方使用。

3. 称量（包括皮重在内）严禁过大额定称量。

4. 严禁使用溶剂（比如：苯、硝酸类油）清洗机壳。

5. 不得用水注入仪表内，以防电子元件损坏和触电。

6. 本仪表在使用过程中出现故障，应立即关闭电源，一般非衡器生产厂家请将显示器送回本公

司修理，不得自行修理，以免造成更大的损坏。

7. 交流电接通时，仪表自动对电池充电。
